Чистка системы охлаждения от пыли, с заменой термопасты в HP Pavilion 17-e000er (Quanta R75, DA0R75MB6C1 REV C)

Добрый день! Сегодня я детально описываю чистку системы охлаждения ноутбука HP Pavilion 17-e000er, он же 17-e024nr, 17-e142er, 17-e106sr, 17-e011sr, 17-e142er, 17-e017sr, 17-e040sr, 17-y009ur, 17-e014sr, HP 17-e109sr, 17-e049wm, 17-e110sr, 17-e026sr, 17-e142sr, 17-e012sr, 17-e016sr, 17-e000sr, 17-e123cl, 17-e020dx и другие в этом корпусе.

В моем случае на чистку пришла машина — HP Pavilion 17-e000er.

Платформа: Quanta R75 (DA0R75MB6C1 REV C)

Состав платы:

CPU — AMD A4 5150M

FCH — AMD 218-0844012

GPU — AMD 216-0841027

Super I/O — ITE IT8528E-EXA

Display — 17.3″ led

RAM — 4096Gb

HDD — 500Gb



Количество и тип винтов задействованных при сборке/разборке ноутбука. Поможет не перепутать или восстановить правильный порядок размещения.

Крепление привода ODD 1 винт M2,5xL6,5

Крепление Wi-Fi модуля 1 винт M2,5xL3

Крепление HDD 2 винта M2,5xL5

Отсек батареи 4 винта M2.0xL3

Нижняя часть корпуса 17 винтов M2,5xL6,5

Отсек привода 2 винта M2.0xL3

Отсек клавиатуры 3 винта M2,5xL6,5

Крепление системной платы к нижней части корпуса 3 винта M2,5xL6,5

Крепление вентилятора к системной плате 1 винт M2.0xL4



Вступление:

  • Все действия производить на хорошо освещенном столе или поверхности с гладким, ровным покрытием.
  • Полностью обесточить устройство. Отключить зарядное устройство и извлечь аккумулятор.
  • Заранее подготовить емкости для хранения мелких деталей, а так же место для складывания деталей корпуса.



Инструмент:

  • Крестовые отвертки.
  • Лопатка для разборки корпуса.
  • Пинцет.
  • Малярная кисть.
  • Пылесос.



Расходные материалы:

  • термопаста.
  • ватные палочки.
  • ветошь для очистки старой термопасты.



Предупреждение!

Дальше будут описаны действия производимые мной при сборке разборке ноутбука и чистки системы охлаждения от пыли. Статья носит исключительно информационный характер и не призывает к каким либо действиям. Все действия производимые вами самостоятельно опираясь на данную статью, исключительно под вашей ответственностью. Автор статьи настоятельно рекомендует не прибегать к указанным в статье действиям, и обратиться в авторизованные сервисные центры производителя оборудования.

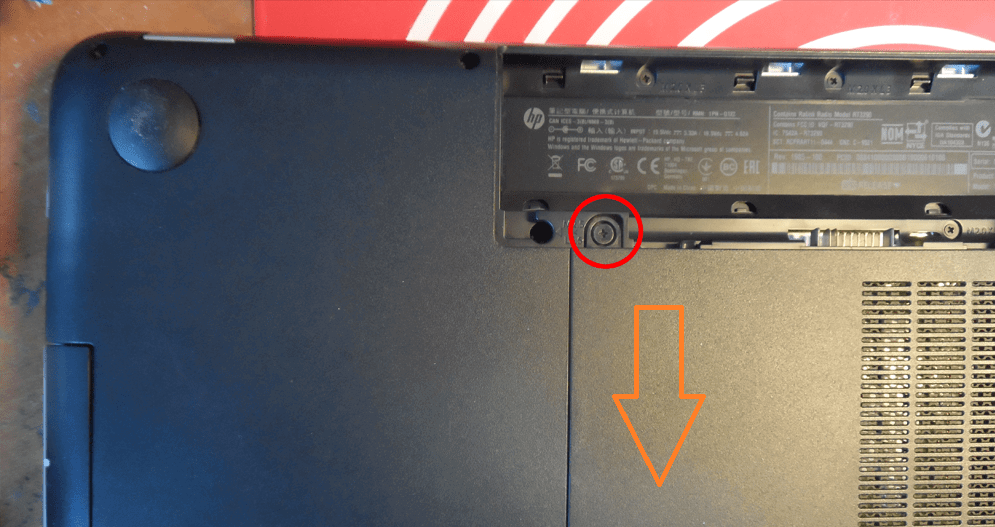

Снимаем крышку отсека HDD, Wi-Fi, RAM, открутив винт и сдвигая крышку согласно стрелке на рисунке ниже.

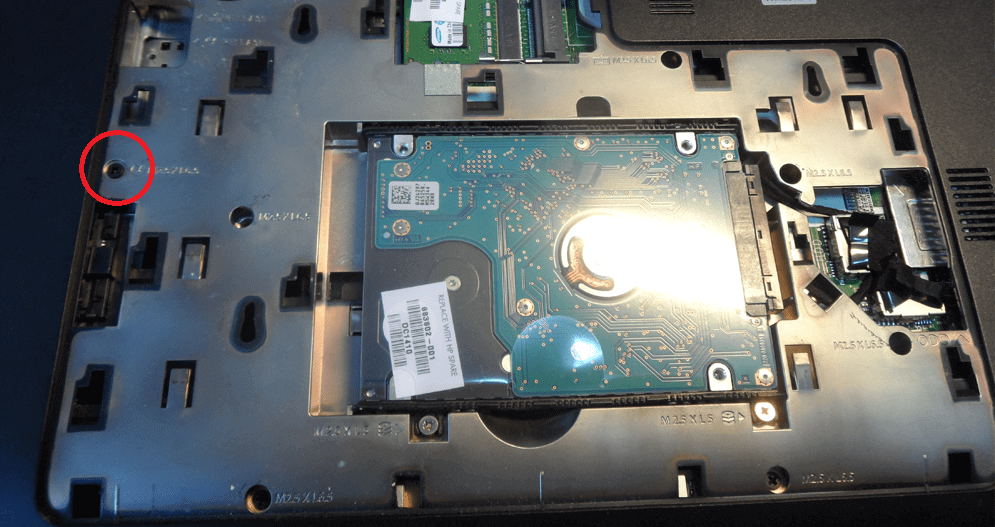

После снятия крышки откручиваем винт M2,5xL6,5 крепления привода ODD.

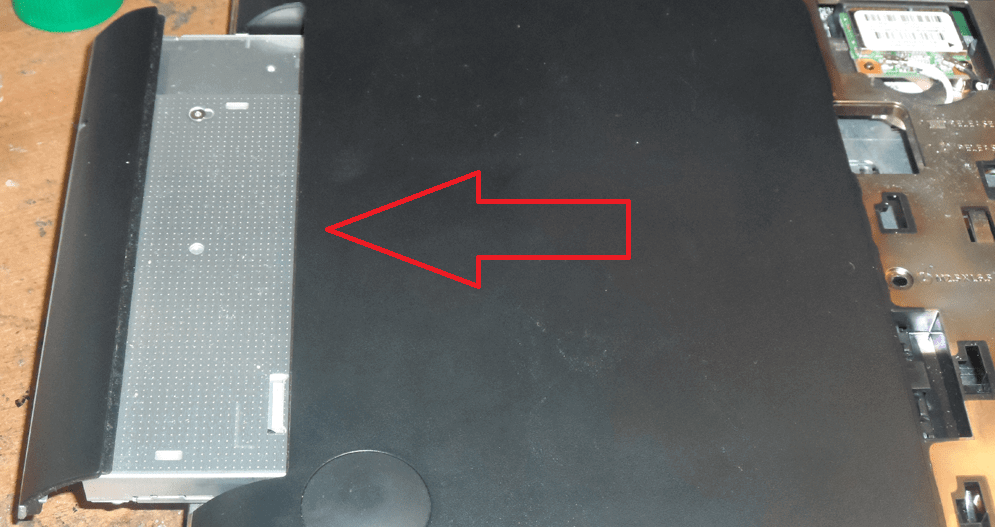

Вытаскиваем привод ODD.

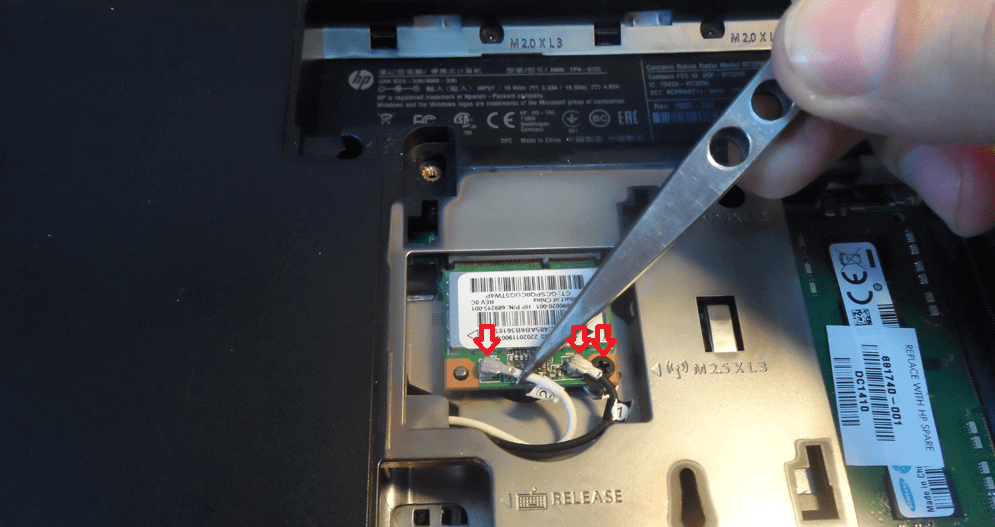

Снимаем модуль Wi-Fi. Сняв антенны и открутив крепежный винт.

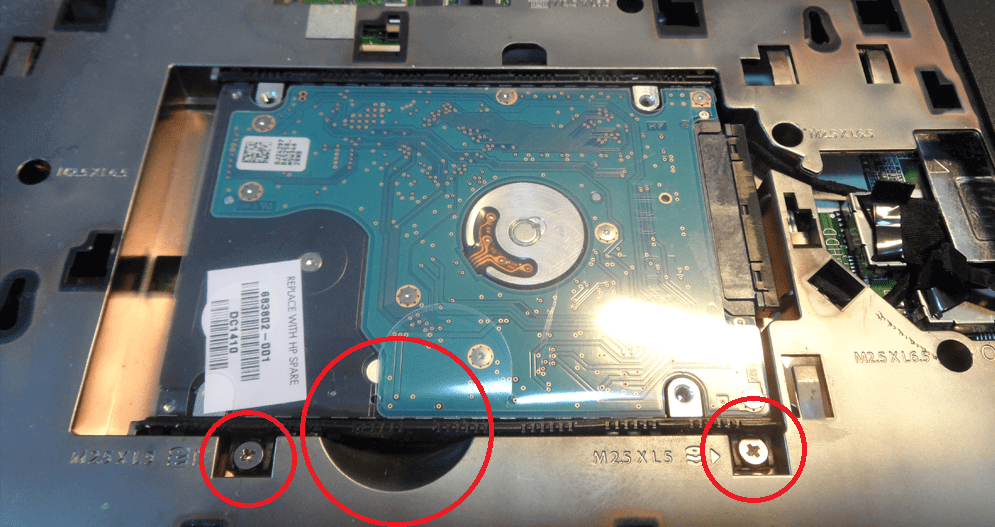

Снимаем HDD открутив два винта M2,5xL5. И поддев в углубление между винтами лопаткой, извлекаем. Осторожно, бывает крепко прилипает к корпусу!

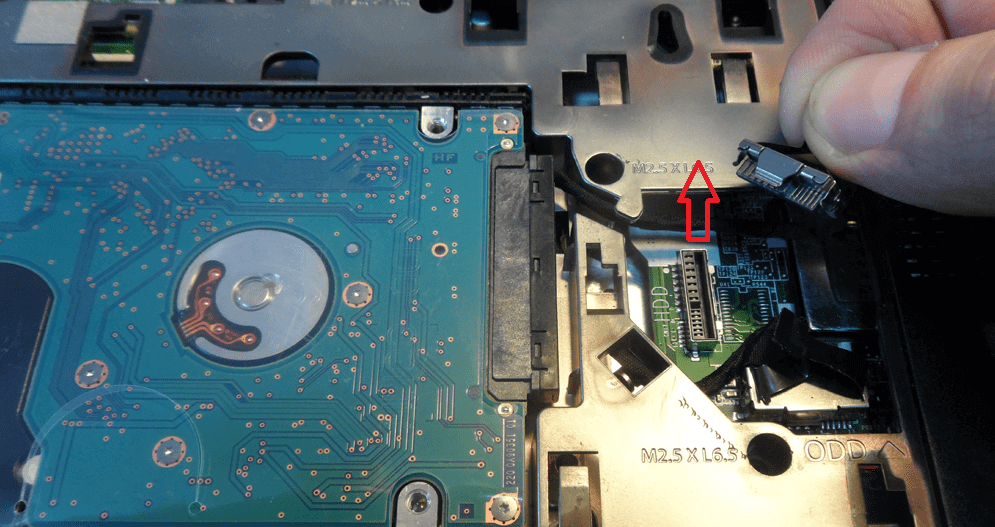

Отключаем коннектор шлейфа HDD. И второй такой же рядом, это шлейф для подключения привода.

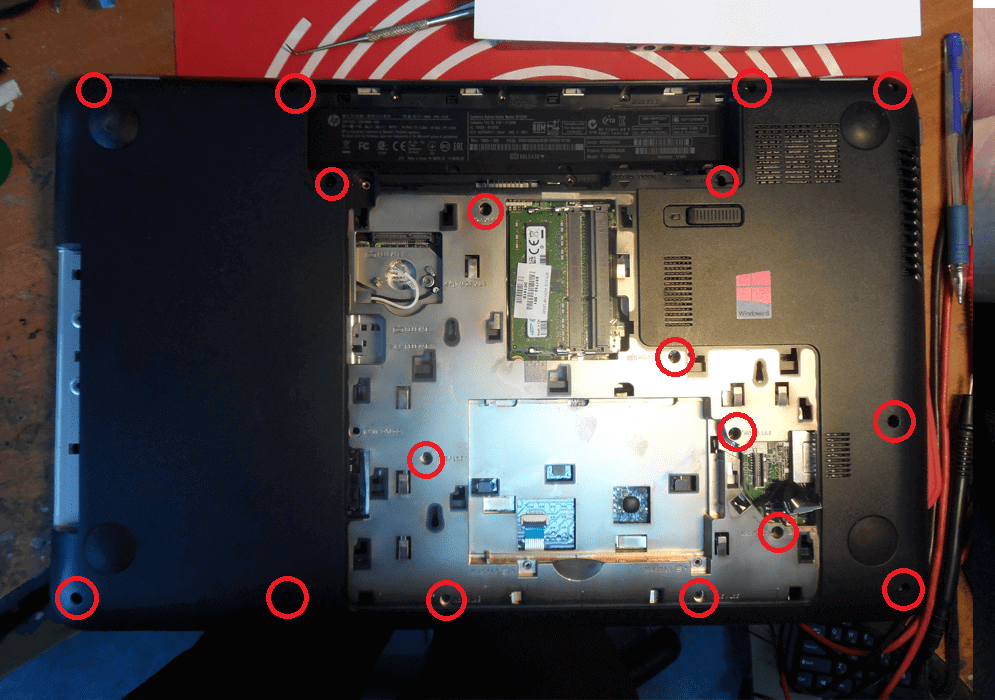

Откручиваем 17 винтов M2,5xL6,5 всей нижней части корпуса.

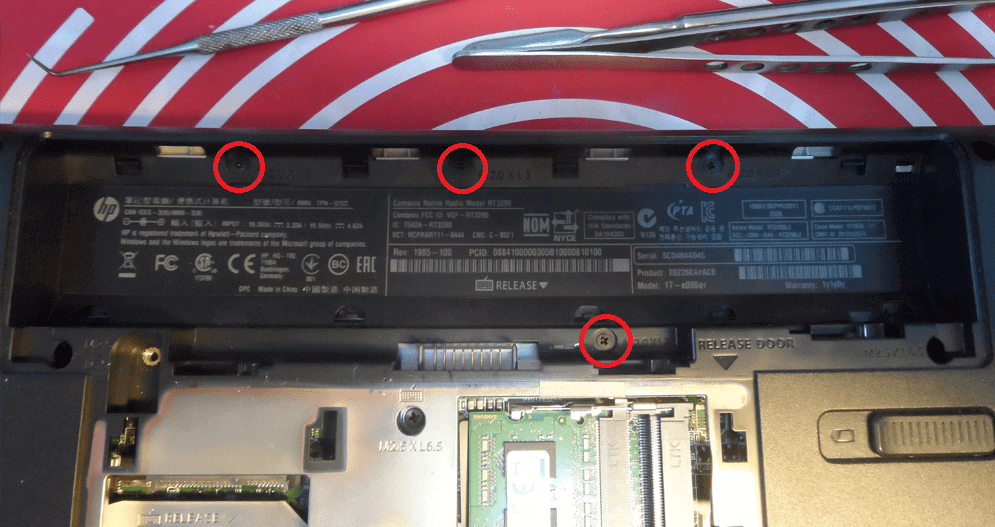

Откручиваем 4 винта M2.0xL3 в отсеке аккумулятора.

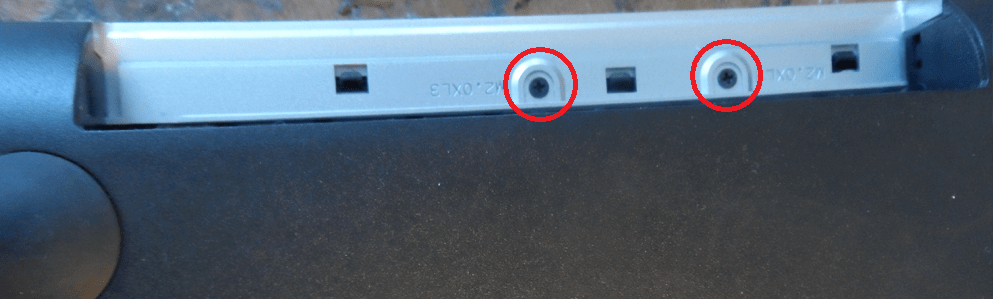

Откручиваем 2 винта M2.0xL3 в отсеке привода ODD.

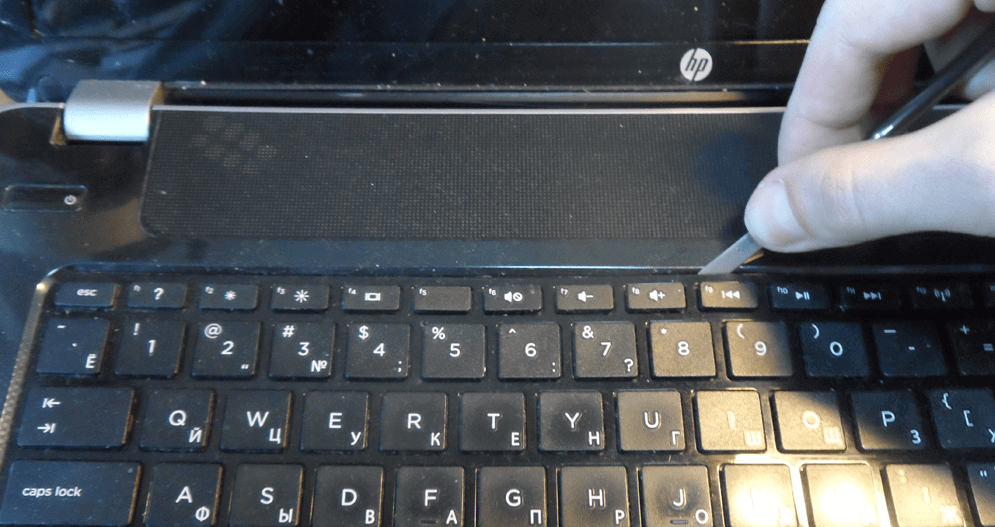

Снимаем клавиатуру, поддевая лопаткой в верхней части, аккуратно и осторожно освобождая ее от корпуса.

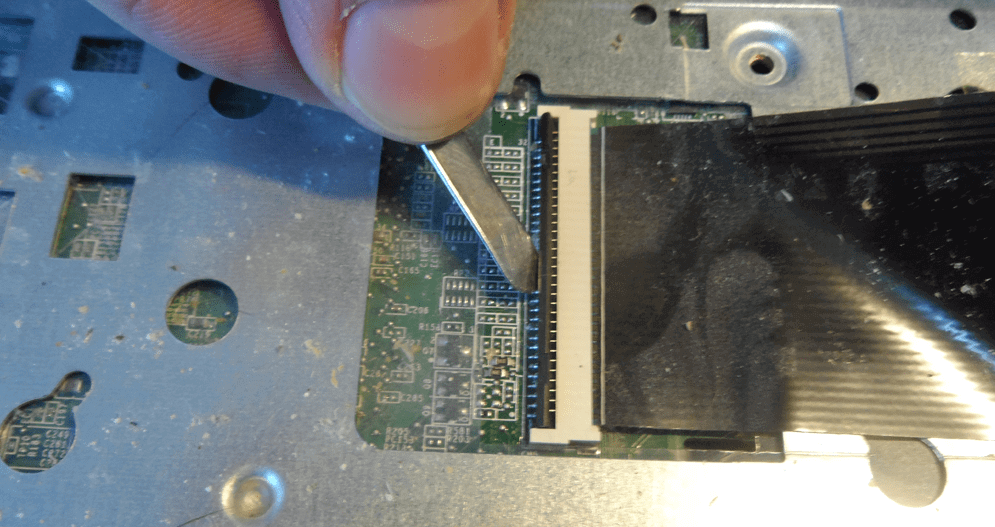

После извлечения клавиатуры, отключаем ее шлейф из разъема. Открывается он темно-серым замком. Необходимо поднять его в вертикальное положение, поддев лопаткой как на фото. После того как замок подняли в вертикальное положение, легкими покачивающими движение извлекаем шлейф.

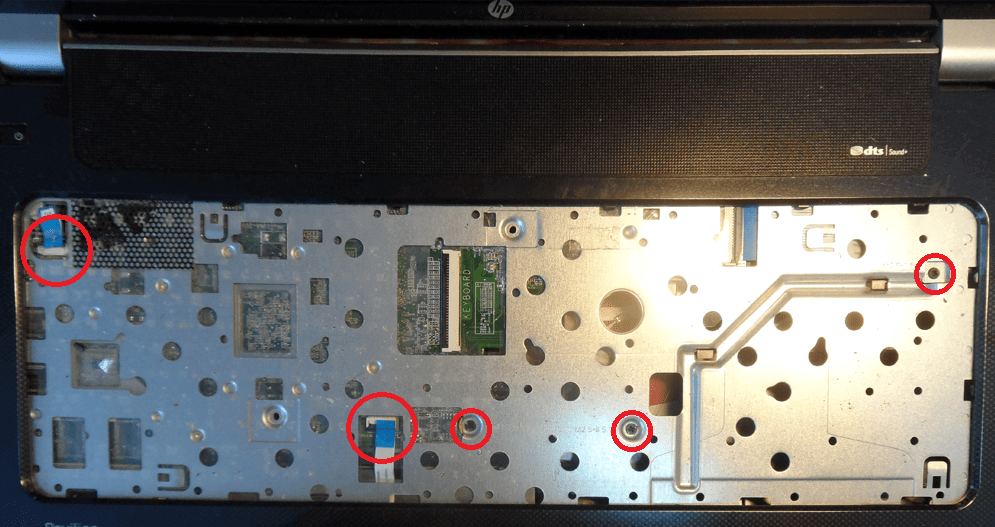

Отсоединяем другие разъемы и выкручиваем 3 винта M2,5xL6,5. Помеченные красными кружками.

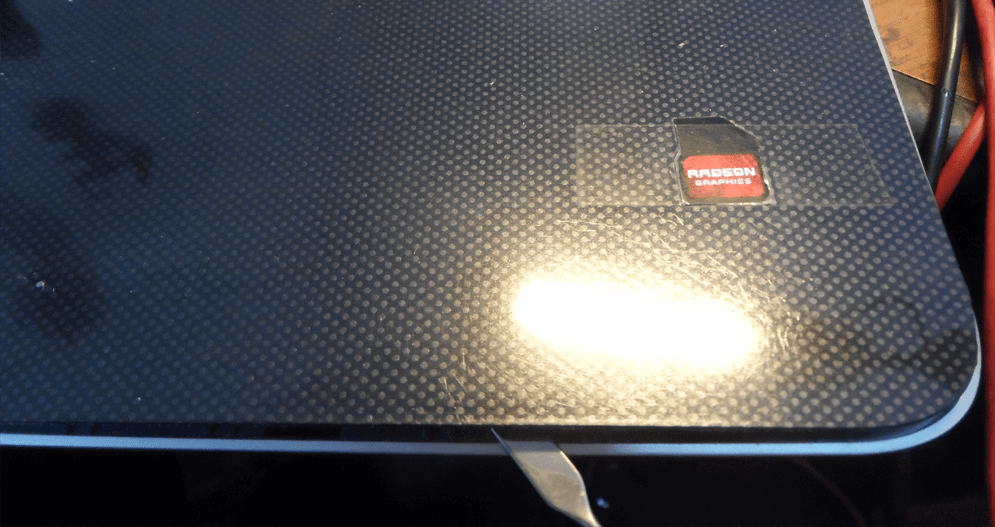

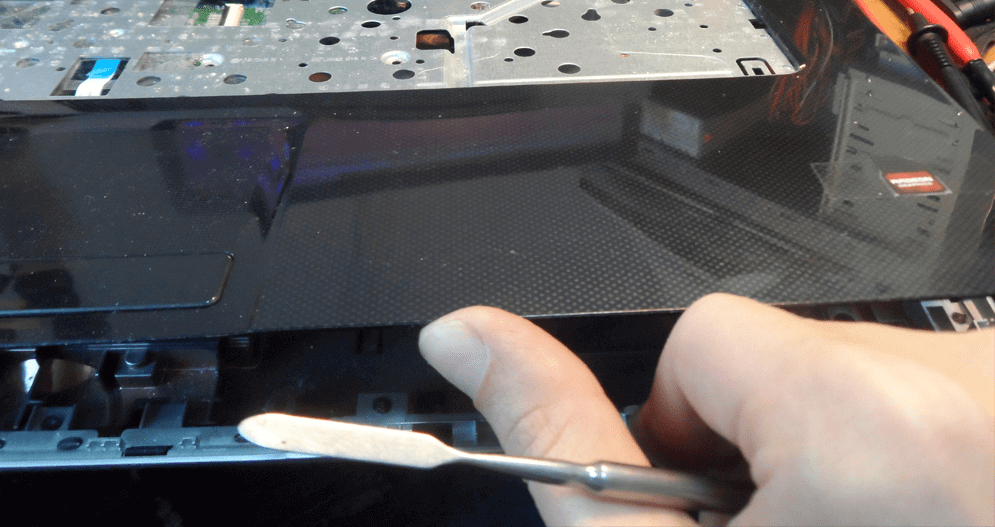

Поддеваем лопаткой верхнюю часть корпуса, постепенно по кругу снимая с защелок.

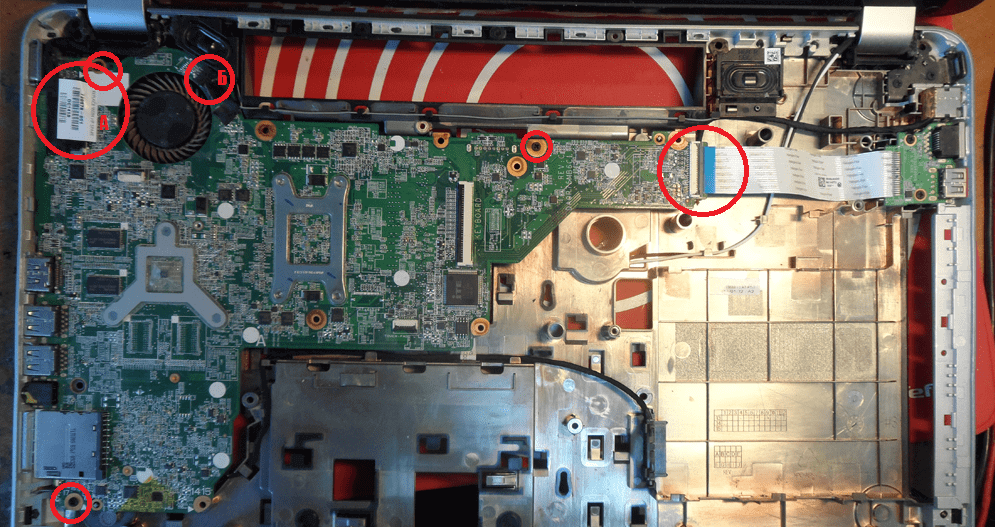

Ну вот, перед нами предстает во всей красе — системная плата. Выкручиваем 3 винта M2,5xL6,5 и отключаем разъемы. Разъем подключения дисплея, обозначен буквой «А» — накладного типа поддевается и снимается лопаткой.  Разъем «Б» — задвижной.

После того как плата  освобождена, от винтов и подключенных разъемов. Начинаем потихоньку приподнимать плату с правой стороны, следом за ней должен потянуться провод идущий к разъему зарядки, помогаем ему выйти второй рукой. После того как разъем зарядки освобожден и плата заняла положение примерно 45 градусов относительно корпуса, вытаскиваем оставшуюся часть. Не прикладываем значительных усилий, все в пределах прочности и упругости материалов! При демонтаже платы может помешать левый динамик, его можно временно вытащить.



После того как системная плата у нас оже отдельно от корпуса. Откручиваем крепежные винты, фиксирующие систему охлаждения. Чистим все от пыли, удобно это делать малярной кисточкой.

Меняем термопасту.



Собираем все в обратном порядке, пользуемся!
