MSI GP60 2QF LEOPARD PRO переделка в UMA.

Приветствую! Сегодня переделываем игровой ноутбук MSI GP60 2QF LEOPARD PRO на работу от встроенного в процессор видеоядра Intel.

Ноутбук построен на платформе собственной разработки, а именно MS-16GH1 VER1.0. В качестве дискретного видеоадаптера — NVIDIA GeForce GTX950M (N16P-GT-A2). Распаян на основной системной плате.

Причина отключения — ноутбук зависает на логотипе MSI при включении.

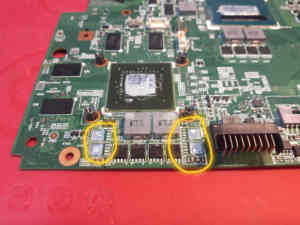

Для отключения потребуется демонтировать верхние силовые мосфеты в преобразователе напряжения, как указано на фото ниже.

MSI GP60 UMA 1
Демонтированные верхние силовые мосфеты.

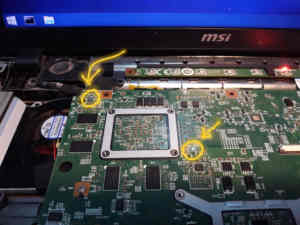

Демонтируем контроллер преобразователя и коммутирующий мосфет на питание видео памяти и компонентов видеочипа как на фото ниже.

MSI GP60 UMA 2
Демонтированный контроллер и мосфет.

После выполнения этих действий, машина запустилась! В диспетчере устройств осталась одна видеокарта от Intel. Обороты вентилятора регулируются корректно. Проблем в работе железа и программного обеспечения не выявлено.

Был рад помочь! Ставьте лайки, подписывайтесь на мою группу вконтакте, для получения ссылок на актуальные посты. Удачи в ремонте!
