Lenovo Z585 (Quanta LZ3C) переделка в UMA.

Приветствую всех! Сегодня переделываем в UMA Lenovo Z585 на платформе Quanta LZ3C, маркировка на текстолите DALZ3CMB8E0 REV:E. Если понятнее, отключаем неисправный дискретный видео чип 216-0833000 и конфигурируем плату на работу от встроенного в процессор видео ядра. Данное решение также эффективно для диагностики системной платы перед заменой видео чипа. Показаниями на замену или отключение видео чипа могут быть ошибки установки драйвера, темный экран, код 43 в диспетчере устройств.

Ноутбук: Lenovo Z585;
Платформа: Quanta LZ3C (DALZ3CMB8E0 REV:E);
Процессор: AMD A10-4600M (разъемное исполнение);
Видео чип: 216-0833000;
FCH: 218-0755097;
Мульт: ITE IT8518E-HXS;
Флешки: Winbond 25Q80BV, Winbond 25Q64FV;

Для того чтобы переделать системную плату на работу только с видео ядром встроенном в процессор (UMA), необходимо изменить конфигурацию Board ID. Для этого обратимся к двум фрагментам схемы, кстати она доступна в сети для скачивания.



Board ID переделка UMA LZ3C

Согласно фрагменту необходимо переставить резистор из положения R141 в положение R146. Данным действием указываем мультиконтроллеру платы режим мониторинга и управления.



Board ID5 переделка UMA LZ3C

А вот на этом фрагменте схемы примечательна ошибка в указании номера Board ID. Но разобраться все же можно, здесь необходимо переставить резистор R292 в положение R291.



В итоге имеем всего 2 действия:

  1. Резистор из положения R141 в R146;
  2. Резистор из положения R292 в R291;

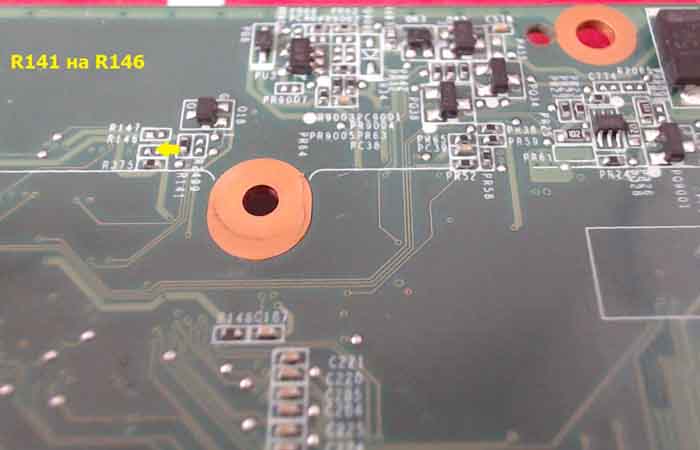

Для быстрого поиска элементов на плате ниже представлены фотографии.

Board ID_R141_R146

Board ID_R292_R291



Сказано — сделано. Системная плата запустилась, прошла инициализацию, вывела изображение на дисплей. Замеры на плате показали, аппаратное обесточивание видео чипа и его памяти не требуется. То есть напряжение на питание неисправной детали стало ровно нулю.

Под операционной системой Windows, началась установка новых устройств. Среди которых новая видеокарта AMD Radeon HD7660G. Драйвера система подхватила автоматически из ранее установленных пользователем до поломки. Тестирование пройдено, можно собирать.

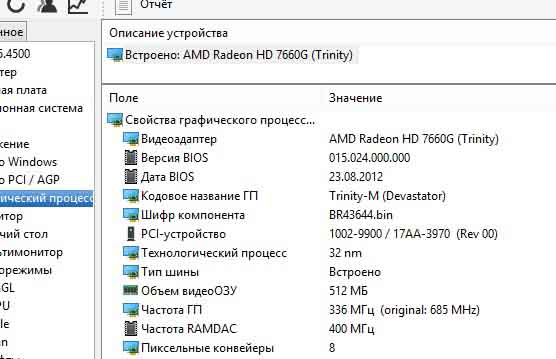

Далее приведу скриншот программы AIDA, в разделе Графический процессор.

AMD HD7660G



Еще недавно подобные решения не вызывали доверия опытных мастеров, кто-то называл подобные работы «халтурой».  Время показало что подобные решения имеют право на жизнь, ввиду различных потребностей клиентов по цене и желаемой производительности. Всем удачных отключений!
