Quanta R53 переделка в UMA.

Привет, сегодня отключаем дискретную видеокарту переводом платы в режим UMA. Данный способ поможет в случае неисправности видеокарты, например «Код 43» или артефактов на дисплее. В случае короткого замыкания видео чипа, данный способ необходимо дополнить демонтажем неисправной детали. Инструкция действительна для аппаратов на платформе DA0R53MB6E1, такие, как: g6-2000, g6-2007er, g6-2317sr, g6-2054er, g6-2051er, g6-2319sr, g6-2037sr, g6-2310er, g6-2213sa, g6-2137sr, g6-2337sr и другие 2000 серии с данной системной платой.

Платформа: Quanta R53 (DA0R53MB6E1 REV:E)
Видео чип: 216-0833000
FCH: 218-0755097

Для переделки платы необходимо изменить конфигурацию Board ID из SG\Muxless в UMA. Согласно фрагменту принципиальной схемы приведенной ниже, видно различие в страпе ID0.

r53_config_uma_sg/Muxless

Для того чтобы выставить уровень ID0 в «0«, ищем конфигурационный резистор для изменения соответствующего ID. Им является резистор 10KOhm в положении R444, который необходимо переставить в положение R445 согласно еще одному фрагменту схемы.

r444_r445_board_id0

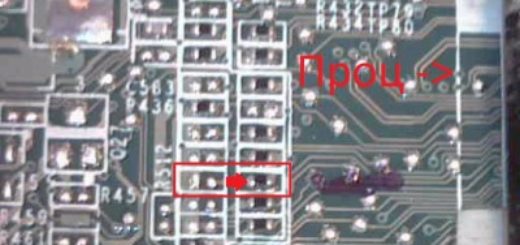

Переставив резистор мы изменим Board ID0 в «0«. Тем самым указав конфигурацию платы UMA.  В данной конфигурации дискретный видео чип не используется. Для ускорения поиска элемента ниже приведены фотографии участка платы с указанием положения резистора в котором его необходимо установить.

Переделка Quanta R53 в UMA 1Переделка Quanta R53 в UMA 2

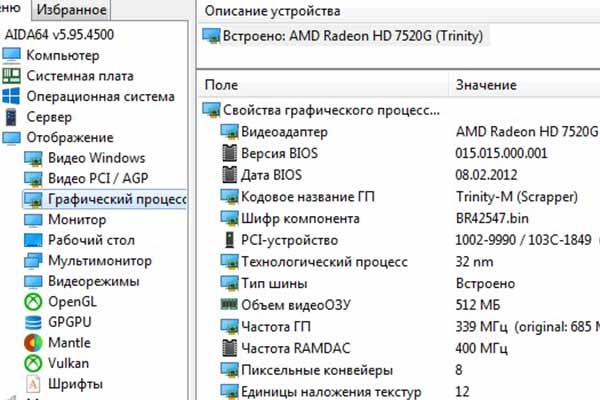

Обесточивание преобразователя видео чипа не требуется. В операционной системе Windows видеокарта определяется как HD7520G. Соответственно рабочие температуры ноутбука становятся заметно ниже, а конструкция проще.

aida hd7520g

Удачи в ремонте!
